HYDQ-08 電氣安裝與維修實訓考核裝置
一、產品概述
本實訓考核裝置參照維修電工、電氣安裝工技能訓練有關標準，并結合職業學校實訓教學進行設計開發，針對職業學校電氣控制類、自動化類等專業實訓教學要求及工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，適合職業學校培養行業所需的，具有實際操作技能和工程施工能力的專業人才和初級管理人員。
裝置采用鋼制網孔板和鋁合金型材組成基礎架構，可快速安裝木磚，較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生電源操作線路分離，控制電路電源的緊急停止及多路安全保護措施使設備具有極高的安全可靠性。

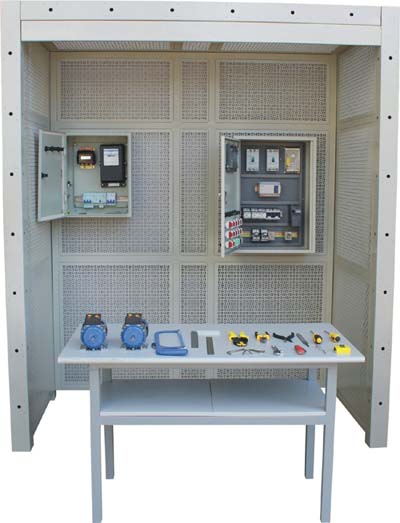

裝置包含工業電氣設備安裝架、配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。采用開放式、模塊化、多樣化、標準化設計。通過電氣系統的設計、布局、安裝、接線、程序設計、調試、運行、故障維修等操作，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。
二、產品特點
裝置包含工業電氣設備安裝架、配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。適用職業學校電氣控制類、自動化類等專業實訓教學要求及工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，專業覆蓋面廣。
裝置具有完善的安全保護功能，施工工具線路與學生電源操作線路分離；電源控制柜的開啟需要專用鑰匙，避免學生實訓中錯誤的接通電源；帶有操作電源指示燈，提醒實訓線路中是否帶電；帶有多重短路保護及接地保護；裝置帶有緊急停止開關，危險狀態時，通過急停開關切斷電源，停止裝置中所有電源，達到保護人身和設備的安全。
裝置采用鋼制網孔板和木磚組合，可靈活方便組和，實訓項目即可在網孔板上進行，也可在安裝好木磚后的墻面上進行，方便學校的教學及節約教學成本。
裝置結構模塊化設計，專用高強度安裝組件可適用多種緊固件的安裝，構模塊化設計便于組合。
裝置配有專用的電機及執行元件工作臺，便于教學工作的開展。
三、技術性能
輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
裝置容量：≤2kVA
外形尺寸：240cm×120cm×230cm（長×深×高）
安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、實訓內容
基本電氣安裝技能訓練
安裝工具的使用實訓
檢測儀器的使用實訓
手動彎管器加工PVC管彎管實訓
PVC管、金屬管切管實訓
塑料電線管與塑料接線盒的連接實訓
管卡固定實訓
明配管入盒實訓
明管的定型彎曲實訓
線管暗敷固定實訓
預埋鐵件或膨脹螺栓實訓
橋架支、吊、托架制作安裝實訓
管內穿線的操作實訓
單（多）芯銅、鋁導線的連接實訓
室內照明及動力配電
插座和一個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
兩個雙聯開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
三個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
日光燈線路的接線
聲控開關控制白熾燈電路的接線
觸摸延時開關控制白熾燈電路的接線
人體感應開關控制白熾燈電路的接線
單相電度表直接接線電路
單相電度表經電流互感器的接線電路
電壓表、電流表接線電路
萬能轉換開關和電壓表測量三相電壓接線
一只電流互感器用于單相回路的控制電路接線
三只電流互感器接成星型接線電路
三只電流互感器接成三角形接線電路
三相功率因數表的測量電路
三相四線有功電度表的接線電路
三相四線有功電度表經電流互感器的接線電路
電氣控制
異步電動機點動控制電路
異步電動機兩地控制電路
異步電動機聯鎖正反轉控制電路
雙重聯鎖控制電路
自動順序控制電路
三相異步電動機手動順序啟動
異步電動機Y-Δ控制電路
異步電動機能耗制動控制電路
按鈕聯鎖的三相異步電動機正反轉控制線路
接觸器聯鎖的三相異步電動機正反轉控制線路
雙重聯鎖的三相異步電動機正反轉控制線路
單向減壓啟動及反接制動控制線路
異步電動機反接制動控制電路
自動往返控制電路
正反轉點動、啟動控制電路
帶有點動的自動往返控制電路
異步電動機自鎖控制電路
異步電動機單向點動、啟動控制電路
三相異步電動機定子串電阻減壓啟動手動、自動控制線路
接觸器控制雙速電動機的控制線路
時間繼電器控制雙速電機的控制線路
C620-1型車床電氣控制線路
Y3150型滾齒機電氣控制線路
電動葫蘆電氣控制線路
Z3040搖臂鉆床電氣控制線路
CA6140車床電氣控制線路
X62W萬能銑床電氣控制線路
PLC電氣控制及機床線路改造
PLC控制的三相鼠籠式異步電動機點動控制和自鎖線路
PLC控制的三相鼠籠式異步電動機帶延時正反轉線路
PLC控制的三相鼠籠式異步電動機聯鎖正反轉線路
PLC控制的三相鼠籠式異步電動機Y/Δ換接起動線路
PLC控制的三相鼠籠式異步電動機反接制動線路
PLC控制的三相鼠籠式異步電動機能耗制動線路
PLC控制的三相鼠籠式異步電動機串電阻起動線路
PLC控制的自動往返線路
PLC控制的兩地啟動停止線路
PLC控制的三相鼠籠式異步電動機順序啟動線路
PLC控制的電動葫蘆電氣線路
PLC、變頻器、觸摸屏的綜合應用
變頻器功能參數設置與操作
變頻器無級調速
變頻器控制電機正反轉
外部端子點動控制
多段速度選擇變頻調速
外部模擬量（電壓/電流）變頻調速
PLC對象實訓（步進電機定位等）
PLC控制變頻器外部端子的電機正反轉
基于PLC模擬量控制變頻開環調速
基于PLC通信方式的變頻器開環調速
基于PLC通信方式的速度閉環定位控制
PLC與人機界面觸摸屏通訊控制
PLC、人機界面觸摸屏與變頻器通訊控制
PLC與人機界面觸摸屏數字量調速
PLC與人機界面觸摸屏模擬量調速
電氣設備綜合維修實訓
C6140型車床電氣線路操作實訓
C6140型車床電路故障檢測與維修
M7120磨床電氣線路操作實訓
M7120磨床電路故障檢測與維修
X62W萬能銑床電氣線路操作實訓
X62W萬能銑床電路故障檢測與維修
T68鏜床電氣線路操作實訓
T68鏜床電路故障檢測與維修
