液壓元件拆裝實訓臺

發布時間：2020-12-18 丨瀏覽次數：

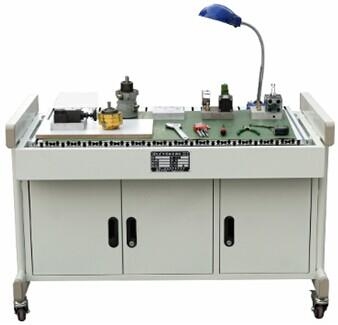

HYY-18C 液壓元件拆裝實訓臺

一、概述

液壓元件是液壓系統的重要組成部分，本實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。

二、技術參數

1、交流電源：單相AC 2200 V±10% 50Hz；

2、溫度：-10～50℃；

3、外形尺寸：約長×寬×高=1230mm×700mm×820mm；

4、整機功耗：≤1.0 kVA；

5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

三、配置及技術性能

1．動力元件

低壓齒輪泵（CB-B4）、葉片泵(YB-10B)、高壓柱塞泵(4MCY-1)

2．控制元件

直動式溢流閥(P-B10)、先導式溢流閥(Y-10B)、高壓溢流閥（DB-10）、減壓閥（J-10B）、節流閥（L-10B）單向閥(I-10B)、換向閥(34E-10B)、高壓換向閥(3WE6A)等。

3．執行元件：單出桿雙作用液壓缸

4．其它要求：主體采用金屬框架制作，表面為雙層亞光密文噴塑工藝處理。設有抽屜、日光燈一個、交流電源插座。為減少拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電橡皮墊。

5．拆裝工具：內六角扳手一套、游標卡尺0~250、0~25外徑千分尺、300鋼板尺一跟、開口板子二把、螺絲刀一把、200臺虎鉗一臺等、小元器件盒一個、清洗盆兩個等。

四、實訓項目

1.液壓缸拆裝實訓

2.液壓泵拆裝實訓

3.方向控制閥拆裝實訓

4.壓力控制閥拆裝實訓

5.流量閥控制拆裝實訓

五、設備配置清單

序號	元件名稱	規格／型號	數量	單位	備注
1	實訓裝置	1230x700x820mm	臺	1	鐵質雙層亞光密紋噴塑結構
2	齒輪泵	BB-B6	臺	1
3	柱塞泵	5MCY-1	臺	1
4	葉片泵	YB1-10B	臺	1
5	直動式溢流閥	P-B10	只	1
6	先導式溢流閥	Y-10B	只	1
7	減壓閥	DR10-4-5X10Y	只	1
8	節流閥	DVP6	只	1
9	調速閥	2FRM5-31B/15QB	只	1
10	液控單向閥	SV10PA1-30	只	1
11	三位四通換向閥	4WE6E61B/CG24N9Z5L	只	1
12	單杠雙作用液壓缸	MOB40-200	只	1
13	鋼皮尺	30CM	把	1
14	千分尺	0~25mm	把	1
15	卡簧鉗（內、外）	P1ERS	把	2
16	活動扳手	6”-150mm	把	1
17		10”-250mm	把	1
18	內六角扳手	JTECH	套	1
19	拆裝墊塊		塊	1	元件在墊塊上拆裝
20	橡膠墊皮		張	1
